Reaction Monitoring
Zusatzmodul
Dieses Kapitel gibt eine kurze Einführung in das Reaction Monitor Add-on. Dieses Modul ist ein leistungsstarkes Werkzeug, das den Anwender bei der Durchführung von Reaktionskontrolle, Trend-Profiling und Prozessanalyse mit spektroskopischen Daten unterstützt. Die wichtigsten Funktionen des Reaction Monitor Moduls sind nachfolgend aufgeführt:
- Online-Verarbeitung

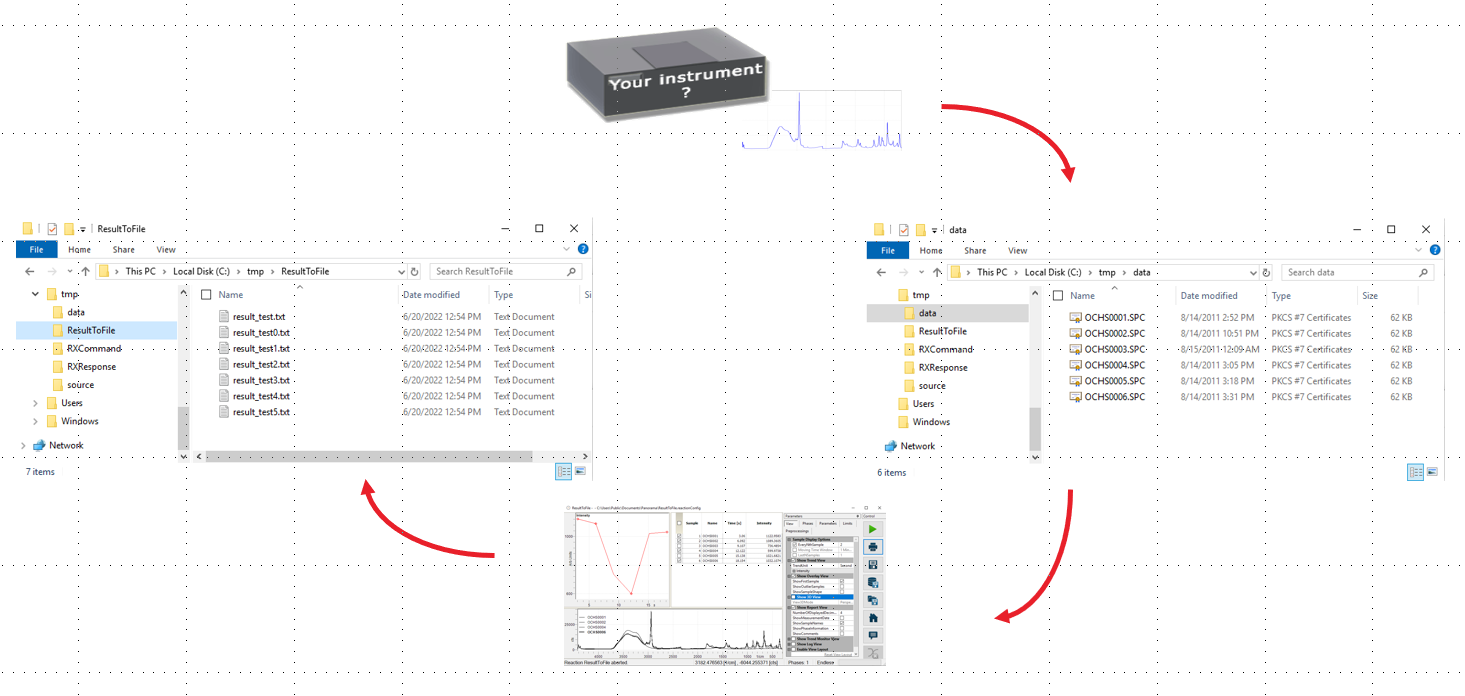

Überwachen Sie laufende Experimente mit einem angeschlossenen Spektrometer. Es können mehrere Reaktionsphasen mit unterschiedlichen Spektrometereinstellungen konfiguriert werden. Alternativ kann ein Dateisystemordner als Dateneingabequelle überwacht werden, was den Einsatz nicht nativ unterstützter Spektrometer als spektroskopische Datenlieferanten ermöglicht. - Offline-Verarbeitung
Führen Sie Reaktionsanalysen auf Basis zuvor aufgezeichneter Spektren durch. Bereits aufgezeichnete Reaktionsanalysen können mit geänderten Parametern erneut ausgeführt werden. - Kommunikation mit Drittanwendungen über Trend Consumer
Modbus und OPC UA Trend Consumer ermöglichen es, Vorhersageergebnisse aus laufenden Reaktionsläufen in Echtzeit an externe Softwareanwendungen weiterzuleiten.
Für Labor und Prozessentwicklung
Sie möchten einen Satz von Spektren analysieren, beispielsweise die Kinetik einer chemischen Reaktion oder eines Produktionsprozesses? Aus all diesen Spektren sollen gezielte Peakanalysen, Konzentrationen oder ähnliche Informationen abgeleitet werden, um einen Trend zu ermitteln oder zu überwachen. Und das alles, ohne jedes Spektrum manuell verarbeiten zu müssen? Profitieren Sie von den vielfältigen Trendanalyse- und Daten-Profiling-Funktionen unserer Panorama Software.
Das Panorama Reaction Monitoring Modul bietet Ihnen optimale Unterstützung bei der Analyse charakteristischer Eigenschaften und Merkmale spektroskopischer Daten. Dies umfasst beispielsweise die Quantifizierung sowie die Vorhersage spektroskopischer Trends auf Basis Ihrer spektralen 2D- und 3D-Daten.

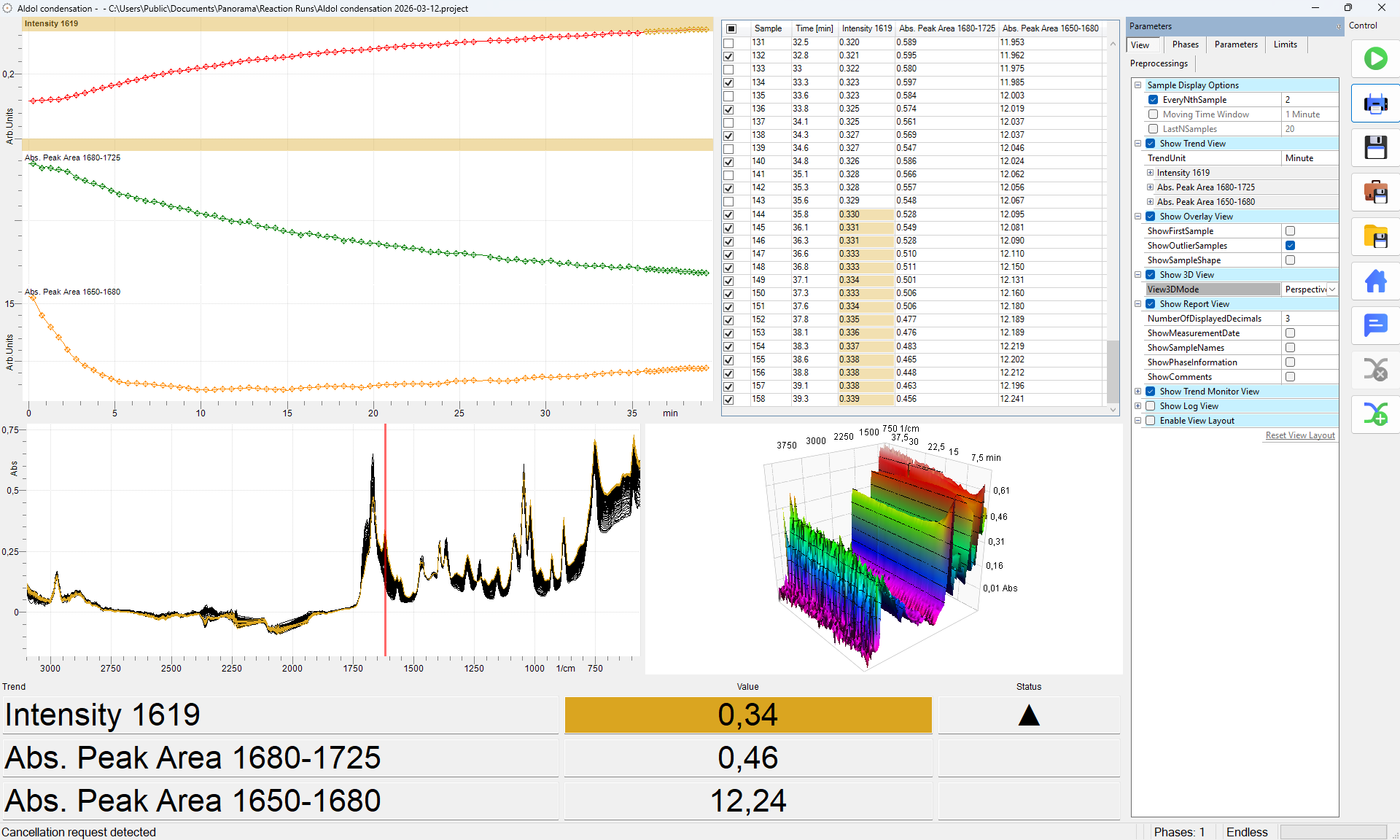

Das Modul stellt Wissenschaftlern ein leistungsstarkes Werkzeug zur Verfügung, um die Eigenschaften chemischer Reaktionen oder Laborprozesse zu verfolgen und so die analytische und synthetische Produktivität zu steigern. Nehmen Sie wie gewohnt Spektren mit Ihrem Spektrometer auf, während die Reaktion läuft. Verfolgen Sie die relevanten Eigenschaften in Echtzeit und zeigen Sie Ergebnisse auf einen Blick an. Nutzen Sie Profiling-Funktionen zur Auswertung von Peaks oder zur Vorhersage von Eigenschaften für die Quantifizierung.
Zeigen Sie mehrere Trendlinien gleichzeitig an und vergleichen Sie diese direkt miteinander. Trend-Parameter können dabei noch während der laufenden Reaktion angepasst werden. Nach Abschluss der Reaktion lassen sich zudem verschiedene Was-wäre-wenn-Szenarien durchspielen, um die Parameter für den nächsten Versuchslauf gezielt zu optimieren.
Die wichtigsten Funktionen im Überblick
- Assistentengeführte Reaktions- und Trendentwicklung
- Komfortable und intuitive Benutzeroberfläche mit Routine- und Expertenmodus
- Interaktive Echtzeit-Parameteranpassung mit Trendlinien-Overlay für die optimale Auswertung verschiedener Was-wäre-wenn-Szenarien

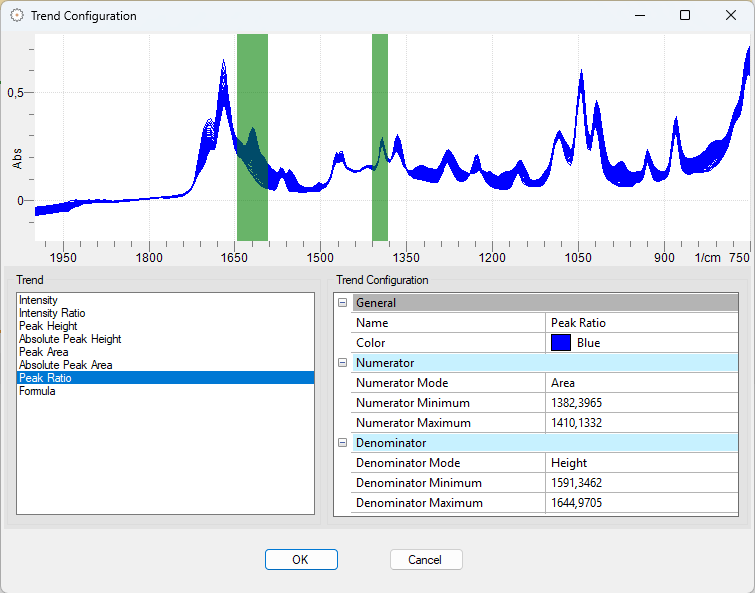

- Zahlreiche mathematische und chemometrische Trendfunktionen, wie z. B.:
- Signalstärke
- Intensitätsverhältnis von Signalen
- Peakanalyse wie Höhe, absolute Höhe, Peakfläche etc.
- Profiling von Peakverhältnissen
- Vorhersage und Quantifizierung spektraler Eigenschaften mit multivariaten Methoden wie PLS, MLR etc.
- Grenzwerte, die einem Trend hinzugefügt werden, ermöglichen das Auffinden von Ausreißern. Solche Ausreißer werden sowohl in der Ergebnisansicht als auch in der Spektren-Überlagerung farblich hervorgehoben
- Spektrales Preprocessing steht als zusätzliches Werkzeug zur Datenauswertung und -manipulation zur Verfügung. Beispiele hierfür sind Basislinienkorrektur, Ableitung oder Lösungsmittelsubtraktion
- Umfassende Berichterstattung von Trendanalyse- und Profiling-Ergebnissen als Text und Grafik, einschließlich spektraler 2D- und 3D-Daten
- Anzeige von 3D-Daten wahlweise als Draufsicht, Perspektivansicht oder Wasserfalldarstellung
Nahtlose Datenweiterleitung mit Trend Consumern
Neu in Version 8!
Das Reaction Monitoring Add-on Modul der Panorama Software Familie ermöglicht die kontinuierliche Echtzeit-Erzeugung numerischer Trenddaten während eines Reaktionslaufs. Diese Ergebnisse werden in der Regel in einem proprietären Format gespeichert und im Hauptbereich des jeweiligen Reaktionslaufs angezeigt.
Um diese Funktionalität über die native Oberfläche hinaus zu erweitern, dienen Trend Consumer als benutzerdefinierte Add-on-Werkzeuge. Sie erfassen numerische Trenddaten — einschließlich Vorhersageergebnissen auf Basis chemometrischer Modelle — und leiten diese in Echtzeit an beliebige Drittanwendungen oder externe Systeme weiter.
Unterstützte Trend Consumer sind:
- Modbus
Die Vorhersageergebnisse je Spektrum werden in definierte Modbus-Register übertragen. Die Zuordnung von Ergebnissen zu Registern sowie die Verbindungsparameter des Modbus-Servers können konfiguriert werden. - SaveToFile (textdateibasiert; standardmäßig mit Panorama installiert)
Die Vorhersageergebnisse je Spektrum werden in einer einzelnen Textzeile gespeichert. Jeder Parameter bzw. jedes Ergebnis wird durch ein konfigurierbares Trennzeichen getrennt. Die Ergebnisse können entweder in einer einzigen Textdatei gespeichert werden, die bei neuen Ergebnissen fortlaufend ergänzt wird, oder in separate Dateien mit jeweils einem einzelnen Ergebnis. - OPC UA
Die Vorhersageergebnisse je Spektrum werden über OPC UA weitergeleitet, einen weit verbreiteten Industriestandard für den maschinenlesbaren Datenaustausch zwischen Softwareanwendungen. Eine Konfigurationsdatei definiert die IP-Adresse des Empfängers sowie die erforderlichen Zugangsdaten. Auf Basis einer gemeinsamen Datenbeschreibung können beide Seiten nach Verbindungsaufbau Daten direkt und bidirektional austauschen.
Maßgeschneiderte OEM-Software gesucht?
Werden Sie unser Partner
Arbeiten Sie mit uns zusammen, um ein individuell angepasstes Reaction Monitoring Modul mit Ihrer eigenen Markenidentität zu entwickeln.
Unser Reaction Monitoring ist nicht nur als Zusatz zur Panorama Software erhältlich, sondern auch als vollständig eigenständige Lösung. Für Partner bieten wir darüber hinaus eine OEM-Lizenzierung an – so lässt sich das Produkt nahtlos in Ihr eigenes Portfolio integrieren, unter Ihrer eigenen Marke vermarkten und mit individuellem Branding versehen. Sprechen Sie uns einfach an.
